高頻ISO15693協議電子標簽介紹

符合ISO15693協議的RFID電子標簽具有64bit的全球唯一序列號(UID)，它可以用于在同時讀取和寫入多個標簽時防止沖突。8字節UID由高到低顯示為UID7-UID0。其中UID7固定為十六進制E0H，UID6是標簽制造商的代碼(例如，NXP的代碼為04H，富士的代碼為08H，TI的代碼為07H)。UID5是產品類別代碼。例如，ICODESL2ICS20為01H，Tag-itHF-IPlusChip為80H，Tag-itHF-IPlusInlay為00H。其余的UID4-UID0是指定給制造商內部的流水碼。

高頻ISO15693協議電子標簽AFI標志位工作原理

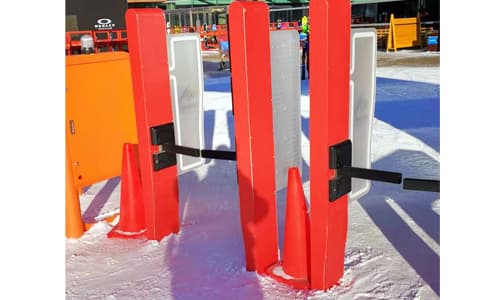

電子標簽種類眾多，適用范圍很廣。為了在其他行業中區分電子標簽，ISO使用1字節的應用程序輔助標識符(AFI)在其他行業中區分電子標簽。AFI的高半字節表示基本行業，低半字節表示基本行業的細分行業。其中AFI=00H表示全部行業。電子標簽支持AFI不是必需的，是否支持電子標簽是可選的，收到“庫存”庫存命令后，如果標簽不支持AFI，則必須立即響應。如果支持AFI，則僅響應與標記存儲庫中的AFI匹配的AFI。目前AFI主要用來作為圖書安全管理編碼，每個圖書系統規定自己的AFI碼，借出圖書時改變AFI碼，門口的HD6680安全檢測通道識別AFI來作為圖書是否經過借閱手續的標志位。
15693國際標準還提供了一個字節的可選數據存儲格式標識符(DSFID)，用于在標簽中區分不同的數據存儲格式。如果標簽支持DSFID，則庫存命令中的標簽返回非零DSFID，使讀寫器能夠確定射頻字段中的標簽是否具有所需的數據格式。
電子標簽的內存最多可達8K字節，并以塊(Block)為單位進行管理。標簽內最多可以包含256個數據塊，每個塊最多可以有32個字節。數據塊的內容可以鎖定以防止修改。

   讀寫器和標記之間的數據交換使用“命令-響應”，如下：
命令：標志(Flags)腳本(命令代碼)參數(參數)數據(應用程序數據)驗證(CRC16)
響應：標志參數數據(application Flags)驗證(CRC16)
除了沒有響應代碼之外，可見的響應與命令代碼相似。每個命令及其響應都使用CRC驗證來確保數據完整性。讀者提出請求后，可以同時響應(Addressedmode)或指定電子標簽響應(Non-addressedmode)。在非地址模式中，可以使用兩個方法來指定電子標簽。一個是指定給命令的電子標簽的唯一序列號UID，另一個是不向命令提供UID。在前面的步驟中，可以先選擇標簽來選擇。

高頻ISO15693協議電子標簽防碰撞算法介紹

ISO15693電子標簽的防碰撞與ISO14443A的基于位的防碰撞相似。最根本的一點是，基于標簽，有全球唯一的序列號。由于序列號的唯一性，全球兩個標簽在64位的序列號中總是bit值不同。也就是說，兩個標簽的序列號中總是有一個bit為“0”，另一個為“1”。預防沖突的過程可以是1位1位或4位4位。具體原理請參閱位和時隙相結合的預防沖突機制。
電子標簽支持的命令可分為“必需”(Mandatory)命令、“選項”(Optional)命令和“自定義”(Custom)命令三個。必需和可選命令的功能和格式在標準中明確定義，自定義命令由標簽制造商創建。
需要兩個命令：“庫存”和“自動維護”，標簽需要支持。標簽最基本的功能是，可以通過預防沖突發送標簽標識號。這兩個命令實現了這一功能。磁場中有多個標簽時，使用庫存命令獲取標簽UID，然后使用自動保持命令進入休眠模式。然后，您可以使用庫存命令獲取以下標簽UID:這樣就可以對射頻字段中的所有標簽進行庫存輪詢。
